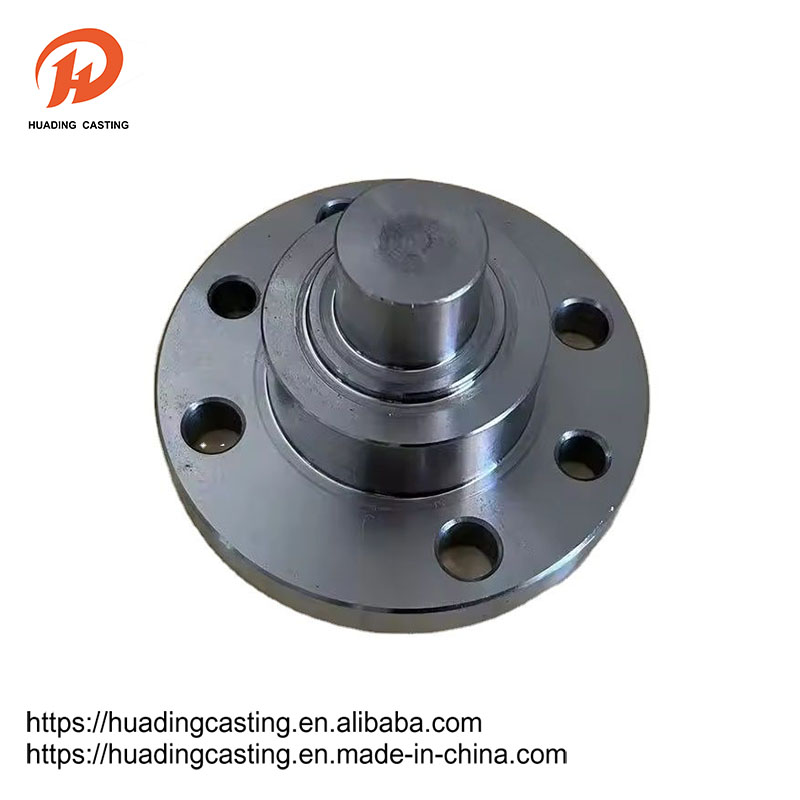

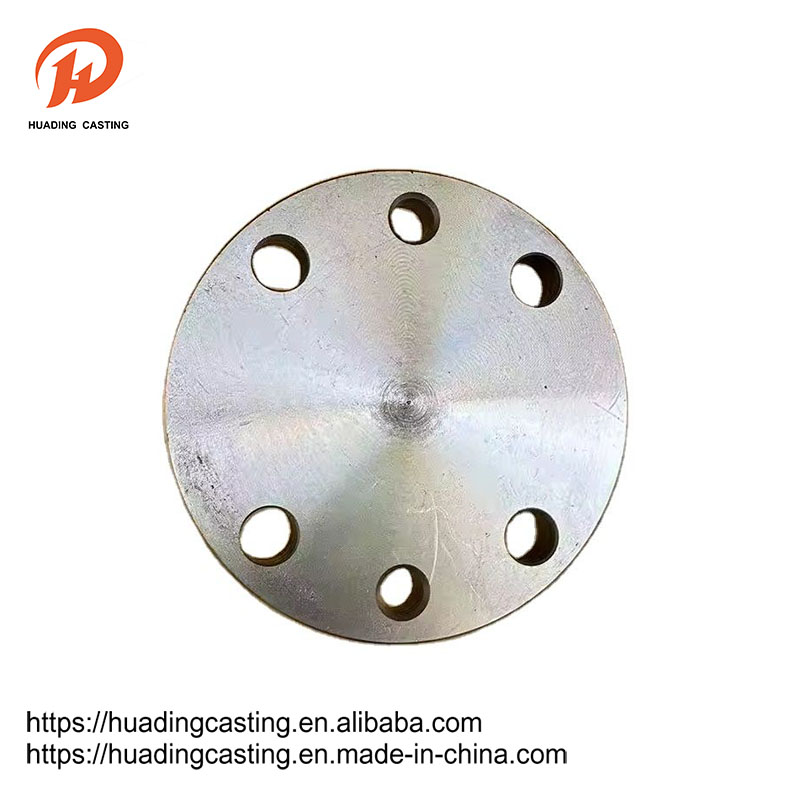

Flange

Flangen er en del, der er forbundet mellem skaftet og skaftet, der bruges til forbindelsen mellem rørets ender; Det er også nyttigt i flangen på importen og eksporten af udstyret til forbindelsen mellem to enheder, såsom reduktionsflangen. Flangeforbindelse eller flangefugen henviser til en aftagelig forbindelse, der er forbundet med flanger, pakninger og bolte som en gruppe af kombinerede tætningsstrukturer. Der er huller i flangen og boltene gør de to flanger tæt forbundet. Flangen er forseglet med en pakning.

Send forespørgsel

Produkt beskrivelse

Flanger er opdelt i gevindforbindelse (trådforbindelse) flanger, svejste flanger og klemmeflanger. Flanger bruges parvis, trådflanger kan bruges til lavtryksrør og svejsede flanger i mere end fire kg tryk. Sæt en pakning mellem de to flanger og fastgør dem med bolte. Forskellige trykflangetykkelse er forskellig, de bruger forskellige bolte. Pumper og ventiler, når de er forbundet med rørledninger, er de lokale dele af dette udstyr også lavet til tilsvarende flangeformer, også kendt som flangeforbindelser. Alle forbindelsesdele, der er forbundet med bolte omkring to fly og er lukket på samme tid, kaldes generelt "flanger", såsom forbindelsen af ventilationsrør, og denne type del kan kaldes "flangerede dele". Men denne forbindelse er kun en del af udstyret, såsom forbindelsen mellem flangen og pumpen, det er ikke godt at kalde pumpen "flangedele". Relativt små, såsom ventiler osv., Kan kaldes "flangedele".

Produktparameter

Dn	Rørdag	Forbindelsesstørrelse				C	N	H	NPT
Dn	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
