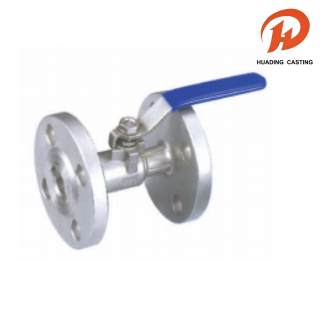

Flangekugleventiler i ét stykke

Vores One Piece Flange Kugleventiler er konstrueret til at levere overlegen ydeevne og pålidelighed på tværs af en bred vifte af industrielle applikationer. Disse ventiler er designet med alsidighed i tankerne og understøtter arbejdstryk på 1,6, 2,5, 4,0 og 6,4 MPa og fås i størrelser fra 1/2" til 10". De er velegnede til brug med forskellige medier, herunder vand, gas, olie og ætsende syrer såsom salpeter- og eddikesyre. One Piece Flange Kugleventiler tilbyder fremragende termisk tilpasningsevne, der fungerer effektivt ved temperaturer under 180°C med PTFE-tætninger eller op til 300°C med PPL-tætninger.

Send forespørgsel

Produkt beskrivelse

Navn: Flangekugleventiler i ét stykke

Materiale: Følgende bord

MOQ: 100 stk

Pakke: Indvendig pakning af fortykket boblepose og ydre pakning af karton, Eller søværdig palletransport

Forsendelse: DHL, UPS, FedEx, LCL til søs osv.

Tolerance: Præcision CNC-bearbejdning, tolerance ±0,01 mm

Inspektion: Tysk CMM fuld inspektion, nul defekt

OEM & ODM: OEM & ODM accepteret, hurtig prøvefremstilling

Tid: Streng kvalitetskontrol, levering til tiden

Service: Bredt materialevalg til brugerdefinerede dele

Flangekugleventiler i ét stykke

Sikkerhed og overholdelse er altafgørende i designet af disse One Piece Flange Kugleventiler. De overholder strenge internationale standarder med ANSI B16.5 flanger og ANSI B16.10 face-to-face dimensioner. Desuden er brandsikre (API 607) og antistatiske enheder tilgængelige efter anmodning for at sikre driftssikkerhed i farlige miljøer. Hver enhed gennemgår strenge tests i henhold til ANSI B16.34 og API 598 standarder. Uanset om det er til generel brug eller specialiseret kemisk behandling, giver vores One Piece Flange Kugleventiler en robust, kompatibel og højkvalitetsløsning til dine behov for væskekontrol.

Flangekugleventiler Tekniske karakterer og typisk tegning

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Kugleventil materialeliste

DEL NAVN	MATERIALE
LEGEME	CF8M/WCB
SÆDE	PTFE
KASKET	CF8M/WCB
TÆTNINGSPAKNING	PTFE/GRAFIT
BOLD	SS316
STILK	SS316
STAMLETÆTNING	PTFE
PAKNING	PTFE/GRAFIT
PAKNINGSKIRTEL	SS316
PAKNINGSKIRTEL	CF8M/WCB
STOP PIN-kode	SS304
GLAND BOLT	SS304
SNAPRING	65 MN
HÅNDTAG	KT33-8
SÆT BOLT	SS304
