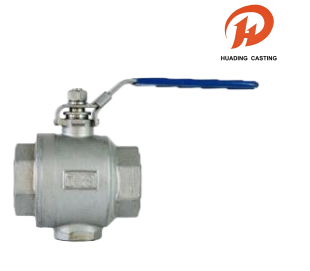

To-delt indvendig gevindforbindelse kugleventiler

Disse todelte kugleventiler med indvendig gevindforbindelse har et robust investeringsstøbehus og en udblæsningssikker spindel, der sikrer sikkerhed og holdbarhed. Ventilerne er designet til alsidighed og overholder flere gevindstandarder (NPT, BSPT, DIN 2999, ISO 228) og understøtter ISO 5211 direkte montering af aktuatorer. Med et arbejdstryk på 1000 PSI og overholdelse af strenge teststandarder som API 598 er disse todelte kugleventiler til indvendig gevindforbindelse bygget til højtydende applikationer.

Send forespørgsel

Produkt beskrivelse

Navn: To-delt indvendig gevindforbindelse kugleventiler

Materiale: Følgende bord

MOQ: 100 stk

Pakke: Indvendig pakning af fortykket boblepose og ydre pakning af karton, Eller søværdig palletransport

Forsendelse: DHL, UPS, FedEx, LCL til søs osv.

Tolerance: Præcision CNC-bearbejdning, tolerance ±0,01 mm

Inspektion: Tysk CMM fuld inspektion, nul defekt

OEM & ODM: OEM & ODM accepteret, hurtig prøvefremstilling

Tid: Streng kvalitetskontrol, levering til tiden

Service: Bredt materialevalg til brugerdefinerede dele

To-delt indvendig gevindforbindelse kugleventiler

Disse todelte kugleventiler til indvendig gevindforbindelse overholder rørgevindstandarder, herunder NPT, BSPT, DIN 2999 og ISO 228, og har et ISO 5211 direkte monteringsdesign til aktuatorer sammen med en låseanordning. Bedømt til et arbejdstryk på 1000 PSI (PN63) W.O.G, er de todelte kugleventiler med indvendig gevindforbindelse strengt testet i henhold til API 598, GB/T 13927 og ISO 5208 standarder for at garantere pålidelig ydeevne i krævende applikationer.

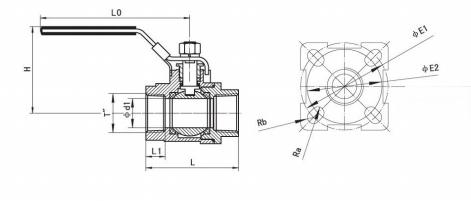

Kugleventiler tekniske karakterer og typisk tegning

NOMINAL	RØR	DIMENSION
DIA. (mm)	TRÅD	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3,5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3,5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3,5	R4,5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3,5	R4,5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4,5	R5,5	Φ102	Φ70
80	3	80	176	32	118	280	R4,5	R5,5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Kugleventil materialeliste

DEL NAVN	MATERIALE
LEGEME	WCB CF8 CF8M
KASKET	WCB CF8 CF8M
BOLD	SS304 SS304 SS316
SÆDE	PTFE
STILK	SS304 SS304 SS316
KIRTEL	SS304
PAKNING	PTFE
PAKNING	PTFE
VASK	PTFE
MØTRIK	SS304
FJEDERVASK	SS304
SKÅB	SS304
HÅNDTAG	SS304
DÆKKE	PLAST
